Обрыв электрокабеля
при земляных работах в Тюмени. Ликвидация аварии и восстановление кабельной линии по ПУЭ
Автор: Максим Серпиченко
Дата публикации: 28.06.2026
Дата публикации: 28.06.2026
Когда трактор рвёт кабель 10 кВ, это не та авария, которую может починить местный электрик дядя Лёша. Это серьёзное повреждение высоковольтной линии, требующее специального оборудования, допуска и квалификации кабельщика высокого разряда. За прошлый сезон мы выезжали на такие аварии несколько раз — и каждый раз убеждались — большинство этих ЧП можно было предотвратить, если бы копавшие просто знали, что написано в Правилах устройства электроустановок.
Почему обрыв высоковольтного кабеля — это серъёзная авария?
Представьте ситуацию: бригаде поставили задачу заменить водопроводные трубы или проложить новую теплотрассу. Экскаватор копает траншею для проведения ремонта тепловой трассы, ковш задевает что-то твёрдое — и вдруг вспышка, хлопок, запах палёной изоляции! Это был рядовой сценарий повреждения кабеля высокого напряжения. А теперь о последствиях, которые за этим сценарием следуют:
- Угроза жизни машиниста и окружающих. Кабель 6-10 кВ при повреждении создаёт зону шагового напряжения радиусом до 8-10 метров. Если человек окажется рядом в момент пробоя, ток пойдёт через землю и ноги — это смертельно опасно!
- Отключение целых районов или предприятий. Высоковольтный кабель питает либо трансформаторную подстанцию, либо крупного потребителя. Авария означает остановку производства, отключение социальных объектов, больниц, школ.
- Колоссальные финансовые потери. Стоимость самого кабеля 10 кВ — от 800 рублей за погонный метр и выше. Плюс земляные работы, муфта, простой, штрафы от сетевой организации. Итоговая сумма аварии легко переваливает за 300-500 тысяч рублей.
- Сложность восстановления. Обычный электрик такое не починит. Нужна специальная соединительная муфта, термическая обработка, проверка изоляции, оформление актов. Без электролаборатории и допуска к работам на ВЛ и КЛ выше 1000 Вольт здесь не обойтись.
Если произошла авария - обрыв высоковольтного кабеля, не пытайтесь устранить её сами и не приближайтесь к месту разрыва ближе чем на 10 метров. Звоните по нашим контактам в меню, или оставьте заявку. У нас работает аварийная бригада, которая может выехать в любое время на ликвидацию аварии, связанной с разрывом кабелей высокого напряжения.
Недавно, в середине июня 2026 года, мы выезжали на такой объект в Тюменском районе, недалеко от села Онохино. Тракторист копал траншею под закладку новой водопроводной линии, задел кабель 10 кВ, питающий местную котельную. Результат — поселок без тепла и горячей воды на двое суток, пока мы не восстановили линию. А ведь этого можно было избежать, если бы электрокабель прокладывали с учётом ПУЭ. Выше кабеля всегда должна проходить предупреждающая лента. Экскаватор при разработке грунта сперва увидит ленту, а не повредит кабель.
Максим Серпиченко, руководитель электромонтажнной компании Электрон
Что говорят Правила ПУЭ о прокладке кабеля в земле: глубина, лента, знаки
Все требования к прокладке кабельных линий в земле чётко прописаны в ПУЭ 7-го издания (утв. приказом Минэнерго РФ от 08.07.2002 № 204, редакция 2026 года), раздел 2, глава 2.3 «Кабельные линии напряжением до 220 кВ». Разберём ключевые пункты, которые должен знать каждый, кто берётся за землеройные работы.
На какой глубине должен лежать кабель?
Согласно пункту 2.3.84 ПУЭ-7, глубина заложения кабельных линий от планировочной отметки должна быть не менее:
Есть важное уточнение: допускается уменьшение глубины до 0,5 метра на участках длиной до 5 метров при вводе линий в здания, а также в местах пересечения их с подземными сооружениями — но только при условии защиты кабелей от механических повреждений (например, прокладка в стальных трубах).
Что это значит на практике? Если вы копаете траншею глубиной 50-60 см в поле или на обочине дороги, вы с большой вероятностью можете наткнуться на кабель. Нормальная глубина заложения — 70-100 см, и именно на этой отметке стрела экскавателя или ковш часто цепляют линию.
- 0,7 метра — для кабельных линий напряжением до 20 кВ (это большинство городских и пригородных сетей 6-10 кВ и 0,4 кВ);
- 1 метр — для кабельных линий напряжением 35 кВ;
- 1 метр — для кабельных линий 6-10 кВ, прокладываемых по пахотным землям (сельхозугодья);
- 1,5 метра — для маслонаполненных кабельных линий 110-220 кВ.
Есть важное уточнение: допускается уменьшение глубины до 0,5 метра на участках длиной до 5 метров при вводе линий в здания, а также в местах пересечения их с подземными сооружениями — но только при условии защиты кабелей от механических повреждений (например, прокладка в стальных трубах).
Что это значит на практике? Если вы копаете траншею глубиной 50-60 см в поле или на обочине дороги, вы с большой вероятностью можете наткнуться на кабель. Нормальная глубина заложения — 70-100 см, и именно на этой отметке стрела экскавателя или ковш часто цепляют линию.

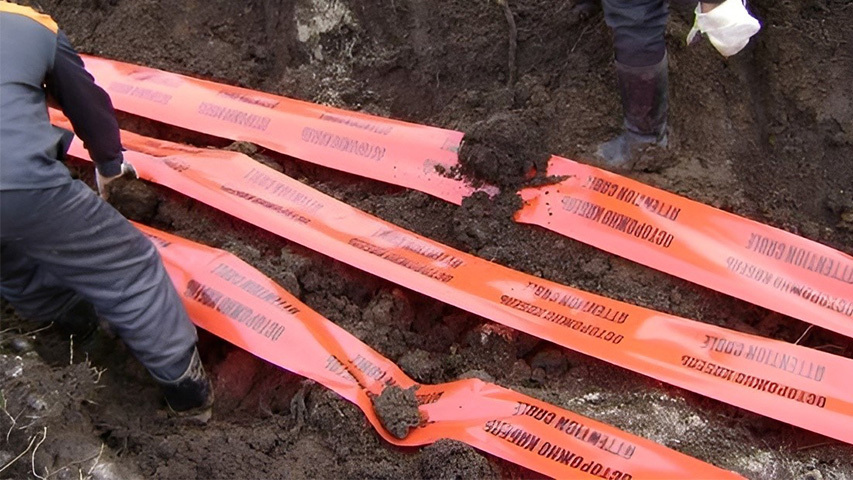

Сигнальная лента: ваш главный ориентир под землёй
Требования к укладке сигнальной ленты:
Важный нюанс: не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 метра в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 метров.
Как это работает на практике? Перед тем как засыпать кабель полностью, его присыпают слоем земли примерно на 40 см, затем укладывают яркую сигнальную ленту (обычно жёлтую или красную с надписью «Осторожно! Кабель» или «Стой! Кабельное напряжение»), и только потом засыпают траншею полностью. Когда экскаваторщик или копатель видит эту ленту, он должен немедленно остановиться — ниже находится кабель. Это последний рубеж предупреждения перед катастрофой.
К сожалению, на старых линиях 80-90-х годов ленты часто нет вообще — тогда её не требовали, или она просто сгнила. В таких случаях единственный способ узнать о наличии кабеля — запросить в сетевой организации исполнительную документацию или воспользоваться трассоискателем.
- Лента укладывается в траншее над кабелями на расстоянии 250 мм (25 см) от их наружных покровов
- При расположении в траншее одного кабеля лента укладывается по оси кабеля.
- При большем количестве кабелей края ленты должны выступать за крайние кабели не менее чем на 50 мм.
- При укладке по ширине траншеи более одной ленты смежные ленты прокладываются с нахлёстом не менее 50 мм.
Важный нюанс: не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 метра в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 метров.
Как это работает на практике? Перед тем как засыпать кабель полностью, его присыпают слоем земли примерно на 40 см, затем укладывают яркую сигнальную ленту (обычно жёлтую или красную с надписью «Осторожно! Кабель» или «Стой! Кабельное напряжение»), и только потом засыпают траншею полностью. Когда экскаваторщик или копатель видит эту ленту, он должен немедленно остановиться — ниже находится кабель. Это последний рубеж предупреждения перед катастрофой.
К сожалению, на старых линиях 80-90-х годов ленты часто нет вообще — тогда её не требовали, или она просто сгнила. В таких случаях единственный способ узнать о наличии кабеля — запросить в сетевой организации исполнительную документацию или воспользоваться трассоискателем.
Предупреждающие знаки и таблички на трассе
ПУЭ предъявляет требования и к наземной маркировке кабельных трасс. Согласно пункту 2.3.82 ПУЭ-7, трасса кабельной линии, проложенной по пахотным землям, должна быть обозначена знаками, устанавливаемыми не реже чем через 500 метров, а также в местах изменения направления трассы, пересечения с инженерными коммуникациями и на подходах к подстанциям.
Информационные знаки (таблички) должны содержать:
Размеры информационного знака должны быть не менее 140×210 мм
Что это значит для землекопов? Если вы видите на поле или вдоль дороги столбик с табличкой «КЛ 10 кВ» или «Осторожно! Кабельное напряжение», это прямой сигнал: под вами проходит высоковольтная линия. Копать в этом месте без согласования с владельцем линий и без контроля нельзя.
Информационные знаки (таблички) должны содержать:
- Наименование кабельной линии;
- Год ввода в эксплуатацию;
- Значения расстояний от места установки знака до ближайшей кабельной муфты;
- Глубину заложения кабеля;
- Напряжение кабельной линии.
Размеры информационного знака должны быть не менее 140×210 мм
Что это значит для землекопов? Если вы видите на поле или вдоль дороги столбик с табличкой «КЛ 10 кВ» или «Осторожно! Кабельное напряжение», это прямой сигнал: под вами проходит высоковольтная линия. Копать в этом месте без согласования с владельцем линий и без контроля нельзя.
Расстояния до фундаментов и других сооружений
Согласно пункту 2.3.85 ПУЭ-7, расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 метра. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается.
Это значит, что если вы копаете траншею вплотную к стене дома или гаража, вы можете повредить кабель, который проходит вдоль фундамента. Особенно часто это случается при замене коммуникаций в частном секторе — копнули не там, где надо, и попали в линию, питающую соседний дом.
Как мы ликвидируем аварию и восстанавливаем кабельную линию
Когда к нам поступает заявка на обрыв высоковольтного кабеля, работа идёт по чёткому алгоритму. Это не та задача, где можно «на коленке» скрутить жилы изолентой — здесь нужны специальные технологии и допуск.
Это значит, что если вы копаете траншею вплотную к стене дома или гаража, вы можете повредить кабель, который проходит вдоль фундамента. Особенно часто это случается при замене коммуникаций в частном секторе — копнули не там, где надо, и попали в линию, питающую соседний дом.
Как мы ликвидируем аварию и восстанавливаем кабельную линию
Когда к нам поступает заявка на обрыв высоковольтного кабеля, работа идёт по чёткому алгоритму. Это не та задача, где можно «на коленке» скрутить жилы изолентой — здесь нужны специальные технологии и допуск.
Как ликвидировать аварию по обрыву высоковольтного кабеля? Рассказываю по шагам, как это делаем мы.
Что надо сделать в первую очередь! Произвести локализацию места повреждения кабеля
Первым делом наша электролаборатория выезжает на место и определяет точное место повреждения кабельной линии. Для этого используем метод импульсной рефлектометрии — прибор посылает импульс по кабелю и фиксирует место, где сигнал отражается обратно (это и есть место обрыва или повреждения изоляции). Погрешность метода — до 1 метра, что позволяет сразу определить, где именно нужно копать.
Параллельно согласовываем с сетевой организацией отключение повреждённой линии и меры безопасности. Без этого приступать к работам нельзя — кабель может быть под напряжением, а соседние линии — работать.
Параллельно согласовываем с сетевой организацией отключение повреждённой линии и меры безопасности. Без этого приступать к работам нельзя — кабель может быть под напряжением, а соседние линии — работать.
Приступаем к подготовке места для работы. Земляные работы и разделка кабеля
Находим место повреждения, раскапываем траншею. Если кабель повреждён экскаватором, картина обычно стандартная: ковш буквально перебивает все три жилы, повреждена броня, оболочка, изоляция. Часто повреждённый участок составляет 1-2 метра — его нужно вырезать полностью, потому что восстанавливать изоляцию на таком участке бессмысленно.
Согласно пункту 2.3.100 ПУЭ-7, для обеспечения возможности перемонтажа муфт в случае их повреждения на кабельной линии требуется укладывать кабель с обеих сторон муфт с запасом. Мы всегда закладываем запас кабеля не менее 2-3 метров с каждой стороны — это позволит при необходимости перемонтировать муфту без новой земляной работы.
Согласно пункту 2.3.100 ПУЭ-7, для обеспечения возможности перемонтажа муфт в случае их повреждения на кабельной линии требуется укладывать кабель с обеих сторон муфт с запасом. Мы всегда закладываем запас кабеля не менее 2-3 метров с каждой стороны — это позволит при необходимости перемонтировать муфту без новой земляной работы.
Устраняем обрыв. Монтаж соединительной муфты (никаких изолент и скруток не в коем случае!)
Для восстановления кабельной линии 6-10 кВ мы применяем соединительные муфты внутренней или наружной установки. Тип муфты зависит от марки кабеля, условий прокладки и напряжения.
Основные типы муфт, которые мы используем:
om-ek.ru
. Монтаж требует газовой горелки и квалификации кабельщика не ниже 5-го разряда.
Процесс монтажа муфты включает:
Вся работа занимает от 4 до 8 часов в зависимости от сечения кабеля, количества жил и условий монтажа.
Основные типы муфт, которые мы используем:
- Термоусаживаемые муфты (типа 3РКТп-6, 3РКТп-10, Стт(тп)-10) — для кабелей с бумажно-масляной изоляцией (ААГ, ААБл, СБГ и аналогов)
om-ek.ru
. Монтаж требует газовой горелки и квалификации кабельщика не ниже 5-го разряда.
- Эпоксидные муфты — для кабелей с пластмассовой изоляцией, применяются в местах с повышенной влажностью.
- Холодноусаживаемые муфты — самые современные, не требуют открытого огня при монтаже, применяются на ответственных объектах.
Процесс монтажа муфты включает:
- Разделку кабеля — снятие оболочки, брони, экранов с каждой жилы на расчётную длину.
- Зачистку и соединение жил — опрессовка гильзами или сварка.
- Восстановление изоляции — наложение изолирующих лент или установка термоусаживаемых трубок.
- Восстановление герметичности — установка перчаток, манжет, заполнение мастикой.
- Восстановление брони и оболочки — установка бронеленты, герметизация.
Вся работа занимает от 4 до 8 часов в зависимости от сечения кабеля, количества жил и условий монтажа.
Проверка и ввод в эксплуатацию
После монтажа муфты обязательно проводится комплекс испытаний:
По результатам испытаний оформляется протокол электроизмерений установленной формы. Этот документ вместе с актом освидетельствования скрытых работ (на монтаж муфты) передаётся заказчику и в сетевую организацию. Без этих документов линия не может быть включена под напряжение.
- Измерение сопротивления изоляции мегаомметром на 2500 В;
- Испытание повышенным напряжением выпрямленного тока (для кабелей 6-10 кВ — 36-55 кВ в течение 10 минут);
- Проверка целостности жил и фазировки.
По результатам испытаний оформляется протокол электроизмерений установленной формы. Этот документ вместе с актом освидетельствования скрытых работ (на монтаж муфты) передаётся заказчику и в сетевую организацию. Без этих документов линия не может быть включена под напряжение.
Памятка для тех, кто делает земляные работы вблизи кабелей. Что важно запомнить перед началом земляных работ?
- Всегда запрашивайте план подземных коммуникаций в администрации района или в сетевой организации перед началом работ. Это бесплатно и спасает от огромных штрафов.
- Глубина прокладки кабеля 6-10 кВ — не менее 0,7 метра, по пахотным землям — не менее 1 метра (п. 2.3.84 ПУЭ-7). Если копаете глубже 50 см — будьте предельно осторожны.
- Сигнальная лента — ваш главный ориентир. Если видите яркую ленту под землёй с надписью «Осторожно! Кабель» — немедленно прекращайте работы и выясняйте, что находится ниже.
- Предупреждающие знаки на трассе устанавливаются не реже чем через 500 метров (п. 2.3.82 ПУЭ-7). Если видите столбик с табличкой «КЛ 10 кВ» — под вами высоковольтная линия.
Обрыв высоковольтного кабеля — это не задача для обычного электрика. Требуются специализированная бригада, допуск, электролаборатория и оформление документов по результатам работ.
Сколько стоят работы по ликвидации обрыва электрокабеля в Тюмени?
Ориентировочная стоимость — от 100 до 250 тысяч рублей в зависимости от напряжения кабеля, сечения, марки, типа муфты и объёма земляных работ.
В эту стоимость входит:
Если у вас произошла авария — звоните немедленно. Мы работаем круглосуточно, выезд бригады в пределах Тюмени — от 1 часа. Чем быстрее начнём работы, тем меньше будет простой и финансовые потери.
Компания «Электрон» — это не просто электромонтаж. Мы специализируемся на сложных авариях, которые другие не берутся устранять. Восстановление кабельных линий 6-10 кВ после обрывов, монтаж муфт, испытания — всё это наша ежедневная работа. Звоните, проконсультируем бесплатно.
В эту стоимость входит:
- Выезд электролаборатории и локализация места повреждения;
- Земляные работы (раскопка и обратная засыпка);
- Разделка кабеля и монтаж соединительной муфты;
- Испытания кабельной линии повышенным напряжением;
- Оформление протокола электроизмерений и акта скрытых работ;
- Передача документов в сетевую организацию.
Если у вас произошла авария — звоните немедленно. Мы работаем круглосуточно, выезд бригады в пределах Тюмени — от 1 часа. Чем быстрее начнём работы, тем меньше будет простой и финансовые потери.
Компания «Электрон» — это не просто электромонтаж. Мы специализируемся на сложных авариях, которые другие не берутся устранять. Восстановление кабельных линий 6-10 кВ после обрывов, монтаж муфт, испытания — всё это наша ежедневная работа. Звоните, проконсультируем бесплатно.
Ответы на вопросы
Немедленно остановите работы, заглушите технику и не приближайтесь к месту повреждения ближе чем на 8–10 метров. При обрыве высоковольтного кабеля возникает смертельно опасная зона шагового напряжения. Не пытайтесь устранить аварию самостоятельно. Сразу же свяжитесь с нашей аварийной службой или вызовите спасателей и представителей сетевой организации. Мы организуем выезд бригады и электролаборатории для безопасной локализации и ликвидации повреждения.
Ориентировочная стоимость комплексного восстановления кабеля составляет от 100 000 до 250 000 рублей. Итоговая цена зависит от напряжения и сечения кабеля, типа требуемой соединительной муфты, объёма земляных работ и удалённости объекта в Тюменской области. В эту сумму уже включены: выезд электролаборатории для поиска места повреждения, раскопка, разделка кабеля, монтаж муфты, высоковольтные испытания и оформление полного пакета документов для сетевой организации.
Мы работаем круглосуточно, без выходных. Время прибытия аварийной бригады с комплектом оборудования и электролаборатории в черте города Тюмени составляет от 1 часа с момента поступления заявки. Для объектов в Тюменском районе и области время согласовывается индивидуально, но мы всегда приоритизируем срочные высоковольтные аварии, чтобы минимизировать время простоя и ваши финансовые потери.
Для точного поиска обрыва или повреждения изоляции мы используем метод импульсной рефлектометрии. Специализированный прибор посылает импульс по жиле кабеля и фиксирует точку отражения сигнала, что позволяет определить место повреждения с погрешностью до 1 метра. В сложных случаях (например, при обрыве всех жил) дополнительно применяется акустический или индукционный метод трассоискания. Это исключает необходимость бесцельных раскопок и ускоряет ремонт.
Категорически нет. Согласно Правилам устройства электроустановок (ПУЭ), соединение и ремонт высоковольтных кабельных линий допускаются только с применением сертифицированных соединительных муфт (термоусаживаемых, эпоксидных или холодноусаживаемых). Использование кустарных методов (скрутки, обычная изолента) неизбежно приведёт к пробою изоляции, повторной аварии, поражению током и отказу сетевой организации в приёме линии в эксплуатацию.
После монтажа муфты наша электролаборатория проводит обязательные испытания (измерение сопротивления изоляции мегаомметром на 2500 В и испытание повышенным выпрямленным напряжением). Заказчику передаются два ключевых документа: протокол электроизмерений установленного образца и акт освидетельствования скрытых работ на монтаж муфты. Без этого пакета документов сетевая организация не даст разрешение на включение кабельной линии под напряжение.
Согласно п. 2.3.84 ПУЭ-7, минимальная глубина заложения кабельных линий от планировочной отметки должна составлять:
- 0,7 метра — для кабелей напряжением до 20 кВ (включая большинство сетей 6–10 кВ и 0,4 кВ);
- 1 метр — при прокладке по пахотным землям и сельскохозяйственным угодьям.
- Важно: над кабелем на расстоянии 25 см обязательно должна быть уложена яркая сигнальная лента («Осторожно! Кабель»), которая служит последним предупреждением для экскаваторщика перед касанием ковша.
Полный цикл ликвидации аварии, как правило, занимает от 4 до 8 часов непрерывной работы. Это включает в себя: инструментальную локализацию повреждения, земляные работы (раскопку и обратную засыпку), профессиональную разделку кабеля, монтаж соединительной муфты и финальные высоковольтные испытания электролабораторией. Мы стремимся восстановить электроснабжение объекта в максимально сжатые сроки.
