Оптимизация и монтаж уличного освещения объекта в Тюмени: применяем фотореле в электрической схеме освещения

Автор: Максим Серпиченко
Дата публикации: 01.07.2026

Ручное включение или отключение по заранее заданному времени — это прошлый век. Летом в Тюмени светает в 04:10, зимой темнеет уже в 16:00. Таймер не учитывает погоду, облачность, сезонные сдвиги и реальную освещённость на площадке. В итоге светильники горят в белый день, а вечером включают слишком поздно.
Расходы на уличное освещение в таком режиме завышены на 20–40%. Добавьте к этому износ ламп (ДНаТ и светодиоды теряют ресурс от постоянного горения), человеческий фактор (забыл включить, ушёл в отпуск, заболел) и риски охраны: тёмная парковка или проходная — это зона повышенной ответственности по ТК и требованиям охраны труда.
Автоматизация через датчик освещённости убирает все эти проблемы!

Фотореле для уличного освещения: принцип работы и выбор под климат Тюмени

Фотореле (светочувствительный выключатель) — это электронное или электромеханическое устройство, которое замыкает/размыкает цепь при достижении заданного уровня естественной освещённости (измеряется в люксах, лк). Внутри стоит фотодиод или фоторезистор, компаратор порога срабатывания и релейный выход.

Требования к освещению в Тюмени и Тюменской области

Порог срабатывания: обычно 5–50 лк. Для проездов и парковок оптимально 10–20 лк.
Гистерезис: разница между включением и отключением (3–5 лк). Без гистерезиса реле будет «дребезжать» в сумерках.
Диапазон рабочих температур: для Тюменской области нужен минимум от -40°C до +50°C. Стандартные китайские реле на -20°C зимой просто замёрзнут или выдадут ложные срабатывания.
Степень защиты: IP65 для монтажа на улице, IP67 если есть риск прямого попадания воды или обледенения.
Если датчик встроен в корпус реле, его монтируют на северной стороне опоры или стены, чтобы не ловить отражённый свет от снега, стен или собственных светильников. Если выносной — кабель можно спрятать в гофру, а сам датчик вывести в зону, где нет засветки.

Что требует нормативы: ПУЭ, СП и ГОСТ

Автоматическое управление наружным освещением — не рекомендация, а требование ПУЭ.

ПУЭ, 7-е издание (утв. приказом Минэнерго РФ от 08.07.2002 № 204), раздел 6, глава 6.3 «Управление освещением»:

п. 6.3.10: «Управление наружным освещением должно обеспечивать его автоматическое включение при снижении естественной освещенности ниже заданного уровня и отключение при ее повышении. Допускается применение ручного управления только в качестве резервного».
п. 6.3.12: «Для управления группами светильников наружного освещения следует применять устройства, обеспечивающие раздельное управление освещением проездов, площадок и фасадов».

СП 52.13330.2016 «Естественное и искусственное освещение» (актуализированная редакция СНиП 23-05-95), п. 7.3.4:*

«Для управления наружным освещением следует применять автоматические устройства (фотореле, астрономические реле, системы диспетчеризации) с возможностью ручного дублирования».

ГОСТ IEC 60529-2011 (Степени защиты, обеспечиваемые оболочками IP-код):
Для наружной установки электрооборудования в условиях Тюменской области (осадки, перепады температур, пыль) минимально допустимая степень защиты — IP54, рекомендовано IP65.

ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Выбор и монтаж электрооборудования», п. 521.11:
«Цепи управления освещением должны быть защищены от сверхтоков и иметь возможность безопасного отключения для обслуживания».

Если ваша схема не соответствует этим пунктам, энергонадзор при проверке выпишет предписание, а при пожаре или электротравме страховая имеет право отказать в выплате.

Схема подключения освещения с фотореле: почему нельзя вешать светильники напрямую?

Самая частая ошибка «мастеров» — подключение группы светильников напрямую через контакты фотореле. Нагрузка 10–20 светильников по 50–100 Вт каждый даёт ток 5–15 А. При пусковом токе светодиодов или газоразрядных ламп контакты реле обгорят за 2–3 месяца.

Правильная схема:

Фаза (L) заходит на вход фотореле.
Выход фотореле управляет катушкой магнитного пускателя (контактора) КМ1.
Контактор коммутирует силовую линию на группу светильников.
Ноль (N) и защитное заземление (PE) идут на светильники напрямую, минуя реле.
В цепи управления обязательно ставится автоматический выключатель 6–10 А (характеристика B или C).

Для трёхфазных линий используется трёхполюсный контактор. Фотореле остаётся однофазным, но управляет катушкой пускателя. Это стандартная, проверенная десятилетиями схема, которая соответствует требованиям ПУЭ по коммутации групповых линий.

Монтаж уличного освещения: типичные ошибки неправильно установленных датчиков

Даже правильное фотореле будет работать неправильно, если его установили без учёта физики света.

1. Засветка от собственных фонарей. Датчик смотрит в ту же сторону, что и светильник. Как только свет включается, фотореле видит освещённость выше порога и тут же отключает линию. Потом цикл повторяется. Решение: разворачивать датчик в противоположную сторону от фонарей, использовать экранирующий козырёк.

2. Отражения от снега и стен. В Тюменской области снежный покров держится 150–170 дней в году. Белый снег отражает до 80% света. Если датчик смотрит на заснеженную крышу или забор, порог срабатывания нужно выставлять ниже (5–8 лк), иначе свет не включится до глубокой ночи.

3. Прямое попадание фар. На парковках или проездах датчик, установленный на уровне 2–3 метров, постоянно ловит фары грузовиков. Это вызывает ложные отключения. Оптимальная высота монтажа — 4–6 метров, либо использование выносного датчика с узким углом обзора.

4. Отсутствие УЗИП. Наружные линии подвержены грозовым перенапряжениям. Без устройства защиты от импульсных перенапряжений (УЗИП класса II) электроника фотореле и контроллеры светильников вылетают при первом же близком разряде. ПУЭ, п. 7.1.22 требует установки УЗИП на вводе наружных сетей.

Кейс из практики: как мы перестроили схему освещения в промзоне

В апреле 2026 года выезжали на объект в индустриальной зоне посёлка Богандинский. Территория 1,8 га, 84 светодиодных прожектора по 70 Вт, парковка, ворота, периметр. До нас свет включали по таймеру + дублировал сторож. Зимой таймер сбивался из-за мороза, сторож забывал включить, утром складские ворота открывали в темноте. Погрузчик задел бетонный столб, ремонт техники + простой обошлись в 280 тысяч.

Мы сняли старый щит, поставили два фотореле с выносными датчиками (порог 15 лк, гистерезис 4 лк), подключили их к двум магнитным пускателям на 25 А. Линии разделили: периметр и парковка — отдельно, ворота и въезд — отдельно. Добавили УЗИП на ввод. Датчики вывели на северные фасады, поставили стальные козырьки.

Результат: свет включается строго при наступлении сумерек, отключается с рассветом. Расходы на уличное освещение за первый месяц упали на 31%. Оборудование окупилось за 2,5 месяца. Сторож больше не крутит рубильник в 5 утра.

Максим Серпиченко - руководитель электромонтажной компании "Электрон"

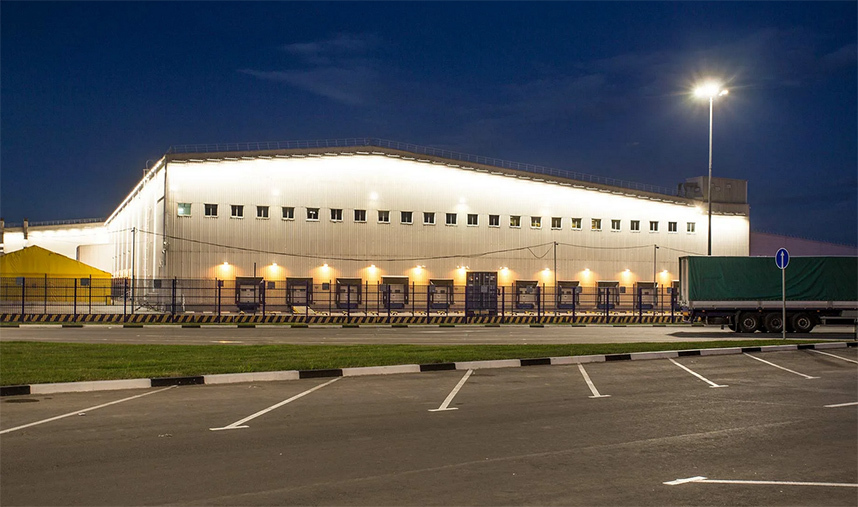

Монтаж уличного освещения

Экономика вопроса: окупаемость и скрытые выгоды

Фотореле + контактор + монтаж обходятся в среднем в 18–35 тысяч рублей для объекта на 30–100 светильников. Это разовые затраты. Экономия начинается с первого месяца:

Сокращение времени работы светильников на 2–4 часа в сутки = 15–25% экономии электроэнергии.
Увеличение срока службы светодиодных модулей (они не работают впустую днём).
Исключение человеческого фактора и связанных с ним аварий.
Соответствие требованиям энергонадзора и охраны труда (меньше штрафов, проще прохождение проверок).

Если вы планируете монтаж освещения на предприятиях, автоматизация через фотореле закладывается на этапе проектирования. Переделка готовой схемы обходится в 1,5–2 раза дороже из-за необходимости прокладки новых трасс и замены щитов.

Сколько стоит монтаж уличного освещения в Тюмени и области

Услуга	Стоимость
Выезд, обследование объекта, составление схемы	бесплатно
Установка фотореле + магнитный пускатель (щит на объекте)	от 7000 руб
Прокладка кабеля ВБбШв/ВВГнг-LS в траншее (до 0,7 м)	от 500 руб/п.м.
Монтаж опор/кронштейнов, установка светильников	от 1500 руб/шт
Настройка порога срабатывания, гистерезиса, тестирование	входит в смету
Протокол электроизмерений (петля «фаза-ноль», сопротивление изоляции)	от 5000 руб

Точная смета формируется после выезда. Учитываем рельеф, тип грунта (в Тюменском районе часто суглинок и плывун), удалённость от ВРУ, количество групп.

Что важно запомнить перед началом работ

Фотореле для уличного освещения — не «волшебная коробочка», а элемент системы. Без контактора, УЗИП и правильной настройки оно сгорит или будет глючить.
Уличное освещение Тюмень требует оборудования с рабочим диапазоном от -40°C. Стандартные бытовые реле не выдерживают местных зим.
Нормативы (ПУЭ 7, СП 52.13330.2016) прямо требуют автоматического управления. Ручной режим — только резерв.
Монтаж уличного освещения должен включать разделение групп, защиту от сверхтоков, корректное заземление и документацию по итогам испытаний.
Экономия начинается не с покупки дешёвых светильников, а с грамотной схемы управления. Светодиоды экономят 60% энергии. Фотореле убирает ещё 20–30% за счёт исключения работы в светлое время суток.
