Электролаборатория для АЗС и нефтебаз — это специализированная электроизмерительная лаборатория с регистрацией в Ростехнадзоре, которая проводит ежегодные испытания электроустановок на опасных производственных объектах (ОПО). Ключевые требования: сопротивление заземления не более 10 Ом (СО 153-34.21.122-2003), проверка системы уравнивания потенциалов, контроль взрывозащищённого оборудования (Ex-маркировка по ГОСТ 31610.0-2014). Периодичность испытаний — ежегодно перед грозовым сезоном (Приказ Минэнерго РФ № 811 от 12.08.2022). Результаты оформляются техническим отчётом с протоколами для предъявления Ростехнадзору.
Почему АЗС и нефтебазы — это особая категория

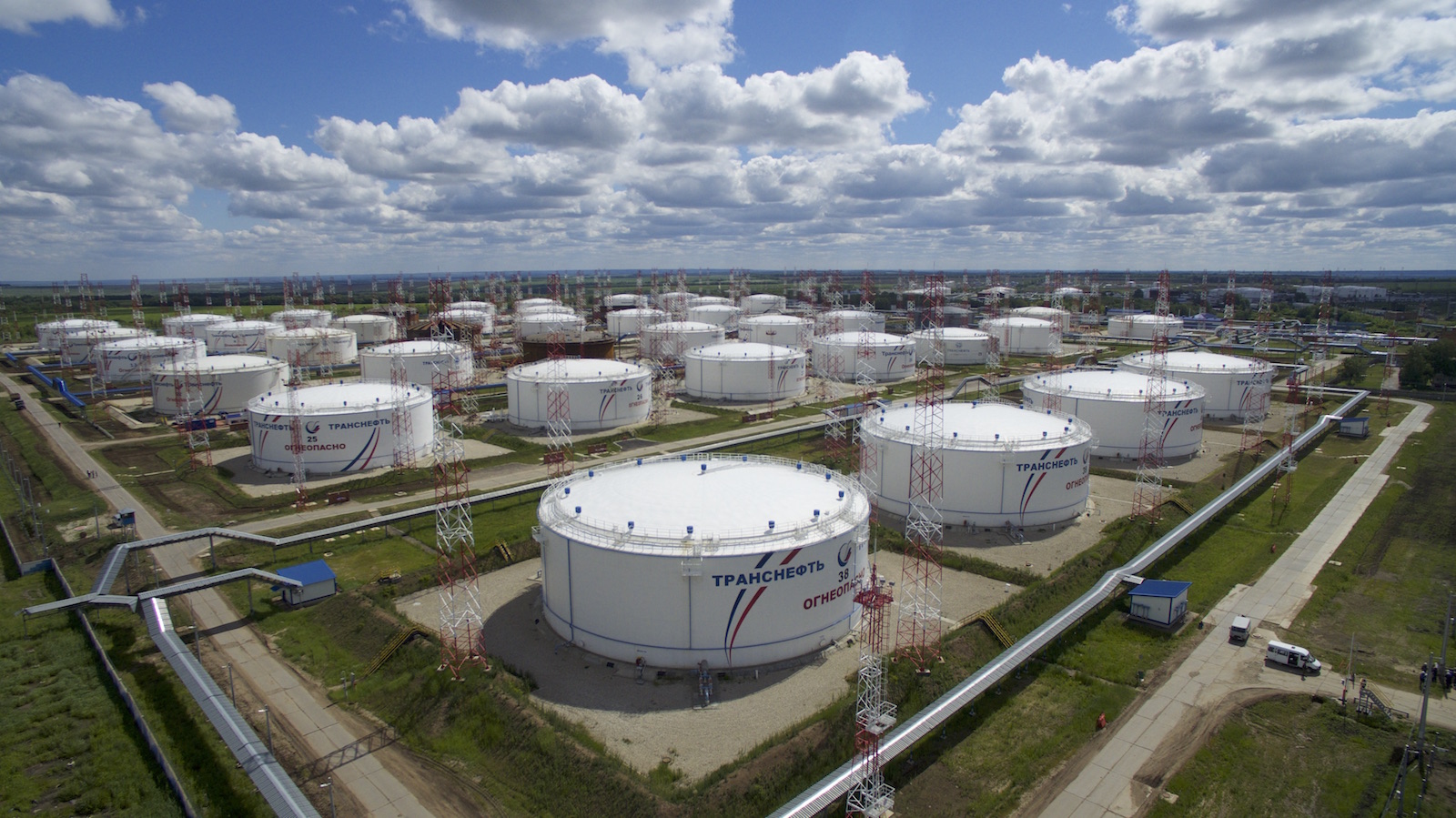

АЗС (автозаправочные станции) и нефтебазы относятся к опасным производственным объектам (ОПО) III или II класса опасности. Это не просто «склад с бензином». Это объект, где любая искра может привести к взрыву.
Ключевые особенности:
Ключевые особенности:
- Взрывоопасные зоны. По ФЗ-123 «Технический регламент о требованиях пожарной безопасности» и ГОСТ 30852.13-2002 (МЭК 60079-13), территории вокруг резервуаров, топливораздаточных колонок, сливных устройств классифицируются как зоны классов 0, 1, 2 (постоянное, периодическое или маловероятное наличие взрывоопасной смеси).
- Повышенные требования к заземлению. По СО 153-34.21.122-2003 и РД 34.21.122-87, сопротивление заземления для объектов I и II категории молниезащиты (а это все АЗС и нефтебазы) не должно превышать 10 Ом. Для сравнения: для обычного склада — 20 Ом.
- Обязательная регистрация в Ростехнадзоре. АЗС и нефтебазы подлежат обязательному надзору. Проверки — не реже 1 раза в год.
- Взрывозащищённое электрооборудование (Ex). Все светильники, розетки, автоматы, двигатели насосов во взрывоопасных зонах должны иметь маркировку Ex и соответствовать ГОСТ 31610.0-2014 (МЭК 60079-0).
- Система уравнивания потенциалов (СУП). Все металлические части резервуаров, трубопроводов, эстакад, топливораздаточных колонок должны быть соединены между собой и заземлены. Разность потенциалов между любыми двумя точками не должна превышать 0,05 В.
Нормативная база: строго по документам
На АЗС и нефтебазах действует целый пласт специфических нормативов. Перечислим основные с реквизитами.
Приказ Ростехнадзора № 537 от 15.12.2020 «Об утверждении Федеральных норм и правил в области промышленной безопасности "Правила промышленной безопасности для опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"» (в части требований к электрооборудованию ОПО).
Приказ Минэнерго РФ от 12.08.2022 № 811 «Об утверждении Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП). Приложение № 3 устанавливает периодичность испытаний. Для ОПО требования ужесточаются.
ПУЭ, 7-е издание (утв. приказом Минэнерго РФ от 08.07.2002 № 204):
СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (утв. Минэнерго РФ 08.07.2002):
ГОСТ 31610.0-2014 (МЭК 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования».
ГОСТ 30852.13-2002 (МЭК 60079-13:2001) «Электрооборудование взрывозащищённое. Часть 13. Помещения, в которых используется электрооборудование с маркировкой "Ex"».
ГОСТ Р МЭК 62305-3-2010 «Защита от молнии. Часть 3. Физические повреждения конструкций и опасность для жизни».
Федеральный закон № 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности»:
Приказ Ростехнадзора № 537 от 15.12.2020 «Об утверждении Федеральных норм и правил в области промышленной безопасности "Правила промышленной безопасности для опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"» (в части требований к электрооборудованию ОПО).
Приказ Минэнерго РФ от 12.08.2022 № 811 «Об утверждении Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП). Приложение № 3 устанавливает периодичность испытаний. Для ОПО требования ужесточаются.
ПУЭ, 7-е издание (утв. приказом Минэнерго РФ от 08.07.2002 № 204):
- Глава 7.3 «Электроустановки во взрывоопасных зонах» — базовые требования к монтажу и эксплуатации Ex-оборудования.
- п. 1.7.101 «Сопротивление заземляющих устройств».
- п. 2.5.198 «Молниезащита подстанций и распределительных устройств».
СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (утв. Минэнерго РФ 08.07.2002):
- п. 7.2 «Молниезащита резервуаров с горючими жидкостями».
- п. 3.3 «Периодичность осмотров и измерений».
ГОСТ 31610.0-2014 (МЭК 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования».
ГОСТ 30852.13-2002 (МЭК 60079-13:2001) «Электрооборудование взрывозащищённое. Часть 13. Помещения, в которых используется электрооборудование с маркировкой "Ex"».
ГОСТ Р МЭК 62305-3-2010 «Защита от молнии. Часть 3. Физические повреждения конструкций и опасность для жизни».
Федеральный закон № 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности»:
- ст. 184 «Требования к системам молниезащиты».
- ст. 109 «Требования к электрооборудованию во взрывоопасных зонах».
На АЗС и нефтебазах требования в 2–3 раза жёстче, чем на обычных объектах. Игнорирование любого пункта — это предписание, штраф или приостановка деятельности.
Какие замеры обязательны на АЗС и нефтебазах
Разберём основные виды испытаний, которые должна проводить электролаборатория.
1. Измерение сопротивления заземляющих устройств
Периодичность:
Нормы:
Специфика в Тюменской области: Грунты — суглинки, супеси, плывуны. Удельное сопротивление грунта часто превышает 100 Ом·м. Стандартный контур из 3–4 электродов может не уложиться в 10 Ом.
Требуется:
- По ПТЭЭП (Приказ № 811) — не реже 1 раза в 6 лет с вскрытием грунта.
- По СО 153-34.21.122-2003 (для молниезащиты) — 1 раз в год перед началом грозового сезона (в Тюмени — до 1 мая).
- Для ОПО по Приказу Ростехнадзора № 537 — ежегодно с оформлением акта и протокола.
Нормы:
- Для резервуаров с ЛВЖ и ГЖ — не более 10 Ом (СО 153-34.21.122-2003, п. 7.2.3).
- Для топливораздаточных колонок — не более 10 Ом.
- Для системы уравнивания потенциалов — сопротивление между любыми двумя точками не более 0,05 В разности потенциалов.
Специфика в Тюменской области: Грунты — суглинки, супеси, плывуны. Удельное сопротивление грунта часто превышает 100 Ом·м. Стандартный контур из 3–4 электродов может не уложиться в 10 Ом.
Требуется:
- Глубокое заземление (12–30 метров).
- Модульные системы из омеднённой стали.
- Электролитические заземлители с выщелачивающимся наполнителем.
- Увеличение количества электродов (до 12–24 штук).
2. Измерение сопротивления изоляции
Периодичность:
Что проверяем:
Норма: не менее 0,5 МОм для кабелей до 1000 В (ПУЭ, п. 1.8.9).
- По ПТЭЭП — 1 раз в 3 года для нормальных помещений.
- Для взрывоопасных зон — 1 раз в год (повышенная опасность).
Что проверяем:
- Кабели питания ТРК (топливораздаточных колонок).
- Кабели насосов в резервуарном парке.
- Линии освещения во взрывоопасных зонах.
- Кабели систем АСУ ТП и датчиков уровня.
Норма: не менее 0,5 МОм для кабелей до 1000 В (ПУЭ, п. 1.8.9).
3. Проверка петли «фаза-ноль» и токов однофазного КЗ
Периодичность:
Зачем: убедиться, что автоматический выключатель отключит линию при коротком замыкании. Во взрывоопасной зоне даже секунда горения дуги — это риск взрыва.
- По ПТЭЭП — не реже 1 раза в 2 года.
- Для ОПО — ежегодно (рекомендация Ростехнадзора).
Зачем: убедиться, что автоматический выключатель отключит линию при коротком замыкании. Во взрывоопасной зоне даже секунда горения дуги — это риск взрыва.
4. Проверка устройств защитного отключения (УЗО)
Периодичность:
- Проверка кнопкой «Тест» — 1 раз в квартал (делает персонал на месте).
- Измерение параметров приборами — 1 раз в год (для ОПО).
- Норма: время срабатывания УЗО 30 мА — не более 0,04 с (ГОСТ Р 51326.1-99).
5. Проверка системы уравнивания потенциалов (СУП)
Периодичность: 1 раз в год (для ОПО).
Что проверяем:
Важно: по ПУЭ, п. 1.7.82, все металлические части ОПО должны быть присоединены к системе уравнивания потенциалов.
Что проверяем:
- Целостность связей между резервуарами, трубопроводами, эстакадами, ТРК.
- Сопротивление переходных контактов (не более 0,05 Ом).
- Разность потенциалов между точками (не более 0,05 В).
Важно: по ПУЭ, п. 1.7.82, все металлические части ОПО должны быть присоединены к системе уравнивания потенциалов.
6. Проверка взрывозащищённого оборудования (Ex)
Периодичность: 1 раз в год (визуальный осмотр), 1 раз в 3 года — детальный осмотр с вскрытием корпусов.
Что проверяем:
По ГОСТ 31610.0-2014, любое повреждение оболочки Ex-оборудования делает его непригодным для использования во взрывоопасной зоне.
Что проверяем:
- Наличие и читаемость маркировки Ex.
- Состояние уплотнений кабельных вводов (Ex-сальников).
- Целостность взрывонепроницаемых оболочек.
- Правильность подключения (отсутствие искрообразования).
По ГОСТ 31610.0-2014, любое повреждение оболочки Ex-оборудования делает его непригодным для использования во взрывоопасной зоне.
Оформление протоколов для Ростехнадзора
Это критически важный момент. Протоколы для АЗС и нефтебаз отличаются от обычных.
Что должно быть в техническом отчёте:
1.Титульный лист с указанием:
2.Свидетельство о регистрации электролаборатории в Ростехнадзоре (копия, заверенная).
3.Протоколы измерений по форме, установленной Приказом Минэнерго РФ № 811:
4.Дефектная ведомость (если выявлены нарушения).
5.Рекомендации по устранению замечаний (если есть).
6.Подписи:
Что должно быть в техническом отчёте:
1.Титульный лист с указанием:
- Наименования объекта (полное юридическое название АЗС или нефтебазы).
- Регистрационного номера ОПО в госреестре.
- Класса опасности (II или III).
- Даты проведения измерений.
2.Свидетельство о регистрации электролаборатории в Ростехнадзоре (копия, заверенная).
3.Протоколы измерений по форме, установленной Приказом Минэнерго РФ № 811:
- Протокол измерения сопротивления заземления.
- Протокол измерения сопротивления изоляции.
- Протокол проверки петли «фаза-ноль».
- Протокол проверки УЗО.
- Протокол проверки СУП.
- Акт визуального осмотра Ex-оборудования.
4.Дефектная ведомость (если выявлены нарушения).
5.Рекомендации по устранению замечаний (если есть).
6.Подписи:
- Инженера электролаборатории (с указанием группы по электробезопасности, не ниже 4-й).
- Ответственного за электрохозяйство объекта.
- Печать лаборатории.
Важно: протоколы должны быть прошнурованы, пронумерованы и скреплены печатью. Электронная подпись допускается, но бумажный экземпляр с «живой» печатью обязателен для предъявления инспектору Ростехнадзора.
Сколько стоит электролаборатория для АЗС и нефтебаз в Тюмени
Ориентировочные цены компании «Электрон» на 2026 год:
Важно: цены указаны за измерения и оформление протоколов. Если выявлены нарушения и требуется ремонт (замена заземления, СУП, кабелей) — это отдельная смета.
Работаем по Тюменской, Челябинской, Свердловской и Курганской области.
Что запомнить владельцу АЗС или нефтебазы
- Периодичность испытаний для ОПО — ежегодно. Не 1 раз в 3 года, как для обычных объектов, а каждый год перед началом грозового сезона (до 1 мая).
- Сопротивление заземления — не более 10 Ом. Это жёсткое требование СО 153-34.21.122-2003. Если грунт сложный — готовьтесь к глубокому заземлению.
- СУП обязательна. Все металлические части должны быть соединены и заземлены. Разность потенциалов — не более 0,05 В.
- Ex-оборудование требует особого внимания. Любое повреждение оболочки — это нарушение ГОСТ 31610.0-2014 и основание для предписания.
- Протоколы должна выдавать аккредитованная электролаборатория. Обычный электрик не имеет права. Проверяйте свидетельство о регистрации в Ростехнадзоре.
- Технический отчёт храните на объекте. Его всегда можно показать инспектору при плановой или внеплановой проверке.
- Не экономьте на замерах. Дешёвые «протоколы без выезда» — это прямой путь к штрафу и приостановке деятельности.
АЗС и нефтебаза — это не тот объект, где можно «сделать для галочки». Ошибка в заземлении, нарушенная СУП или повреждённый Ex-светильник стоят многократно дороже правильных испытаний. А при взрыве — это ещё и человеческие жизни!
Компания «Электрон» имеет собственную электроизмерительную лабораторию, зарегистрированную в Ростехнадзоре. Мы специализируемся на обслуживании ОПО: АЗС, нефтебаз, складов ГСМ в Тюменской области. Все работы — с оформлением протоколов, которые проходят проверки без замечаний. Звоните, приедем, измерим, оформим. Без «липовых» протоколов и без остановки работы вашей АЗС.
Компания «Электрон» имеет собственную электроизмерительную лабораторию, зарегистрированную в Ростехнадзоре. Мы специализируемся на обслуживании ОПО: АЗС, нефтебаз, складов ГСМ в Тюменской области. Все работы — с оформлением протоколов, которые проходят проверки без замечаний. Звоните, приедем, измерим, оформим. Без «липовых» протоколов и без остановки работы вашей АЗС.
Ответы на вопросы
Для объектов с взрывоопасными и пожароопасными зонами (классы зон В-I, В-Iа, П-IIа по ПУЭ) полный комплекс электроизмерительных работ проводится не реже 1 раза в год. Измерение сопротивления заземляющих устройств и проверка цепей заземления технологического оборудования (топливораздаточных колонок, резервуаров) также выполняются ежегодно, а визуальный осмотр видимых частей заземления – перед началом грозового сезона (весной). Это требование закреплено в ПТЭЭП (Приказ Минэнерго № 811) и отраслевых РД.
Стандартный протокол для АЗС включает: измерение сопротивления изоляции электропроводок и кабелей, проверку наличия цепи между заземлителями и заземленными элементами (металлоконструкции, резервуары), замер сопротивления заземляющих устройств, проверку срабатывания автоматических выключателей и УЗО (петля «фаза-ноль»), а также проверку сопротивления переходных контактов системы уравнивания потенциалов. Все работы выполняются с применением искробезопасного инструмента.
Да, мы специализируемся на работе с действующими объектами. Наши инженеры согласовывают график работ с руководителем АЗС и проводят измерения в часы наименьшей загрузки или в ночное время. Мы используем методики, которые позволяют проверять защитную автоматику и заземление без полного обесточивания критически важных систем, что исключает простой станции и потерю выручки.
Лаборатория обязана иметь действующее Свидетельство о регистрации в Ростехнадзоре, выданное на право проведения испытаний и измерений в электроустановках до и выше 1000 В. Персонал должен иметь соответствующие группы по электробезопасности (не ниже IV для производителя работ), проходить регулярные проверки знаний и быть аттестованным для работы во взрывоопасных зонах. Протоколы «серых» или незарегистрированных лабораторий Ростехнадзор аннулирует.
Главная проблема – высокое удельное сопротивление грунта и глубокое промерзание (до 1,8–2,0 м), что зимой искажает показания и может привести к формальному «несоответствию» нормам. Для получения достоверных результатов и реального сопротивления не более 4 Ом (для электроустановок) или 10 Ом (для молниезащиты) мы применяем метод компенсации и, при необходимости, забиваем дополнительные глубинные электроды ниже уровня промерзания, используя модульно-штыревые системы.
Отсутствие действующих протоколов квалифицируется как нарушение лицензионных требований и правил эксплуатации электроустановок. По ст. 9.1 или 9.1.1 КоАП РФ штрафы составляют: для должностных лиц – от 10 000 до 30 000 рублей, для юридических лиц – от 100 000 до 300 000 рублей. Более того, инспектор Ростехнадзора вправе выдать предписание о приостановке деятельности АЗС на срок до 90 суток до устранения нарушений. В случае аварии страховая компания также откажет в выплате.
Обработка данных и оформление документации занимают от 1 до 3 рабочих дней после завершения полевых работ. Мы выдаем протоколы установленного образца, зарегистрированные в журнале учета лаборатории, с приложением копий свидетельств о регистрации и поверки приборов. Документы передаются в электронном виде с ЭЦП и в оригинале курьером, что позволяет вам сразу предоставить их инспектору при плановой или внеплановой проверке.
